產品介紹

功能特點

內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。

探測器為A2R類，具有差定溫報警功能的感溫探測器。

火警確認燈采用導光柱傳導，抗靜電能力好。

采用玻璃封裝溫敏電阻，溫度響應速度快。

輸出溫度升降曲線，可以通過控制器查看現場的溫度變化。

穩定性高，抗灰塵附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強。

抗潮濕能力強，可適應不同氣候環境的要求。

采用 SMT 表面貼裝工藝。

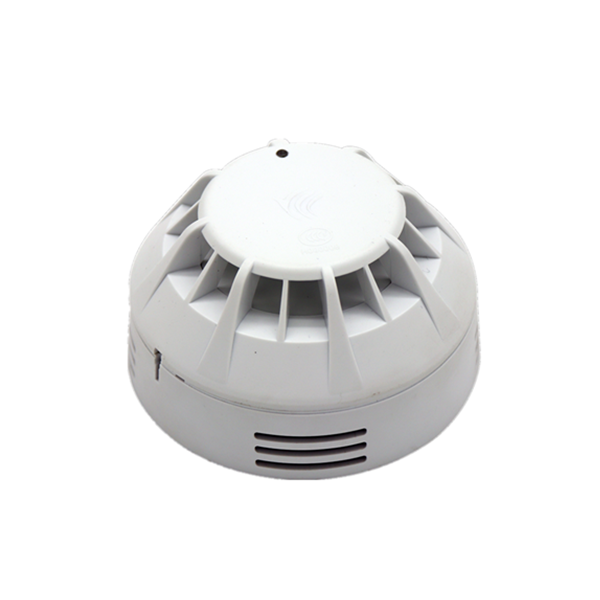

JBF4111-Bp 是由蜂鳴底座與感溫探測器組合而成，應用于北大青鳥火災自動報警系統中。發出火災警報的感溫探測器配接蜂鳴底座后，底座會發出高分貝警報聲。

技術參數列表







內容	技術參數
工作電壓	額定工作電壓：DC24V（DC19V~DC27V）
工作溫度	-10~+50℃
貯存溫度	-30~+75℃
監視電流	≤0.3mA（24V）
報警電流	< 30mA（24V）
報警音量	75dB~95dB（24V）
確認燈	監視狀態閃亮，報警狀態常亮（紅色）
變調周期	2s
外形尺寸	Φ103mm×55mm
編碼方式	使用專用電子編碼器（探測器和底座一對一，寫入相同地址碼）
編碼范圍	1-200
保護面積	20-30㎡
線  制	四線制：通訊線L1、L2（無極性），24V電源線V1、G1（有極性）
最遠傳輸距離	1500m
執行標準	GB4716-2005《點型感溫火災探測器》




結構特征、安裝與布線

安裝之前，要將感溫探測器和蜂鳴底座一對一寫入相同地址碼（1-200）。底座地址必須與底座配接的感溫探測器地址一致（注意：用編碼器讀不出蜂鳴底座地址）。

底座L1、L2 連接在控制器總線L1、L2 上（無極性）；底座上V1 和G1 分別連接在直流電源DC24V和GND上。

將探測器嵌入底座，然后按順時針方向擰緊即可。

安裝時宜帶手套操作，以保持探測器外殼清潔。

外形結構圖






安裝示意圖






配接底座

JBF4111-Bp點型感溫火災探測器(A2R)配接JBF-VB4302A型探測器底座。

接線示意圖與JBF4101-Bp點型光電感煙火災探測器相同。

安裝注意事項

安裝前應使用專用編碼器對感煙探測器和蜂鳴底座編碼，感煙探測器和蜂鳴底座地址必須一致。

安裝時宜帶手套操作，以保持探測器外殼清潔。

定期進行加溫試驗，建議每半年一次。
