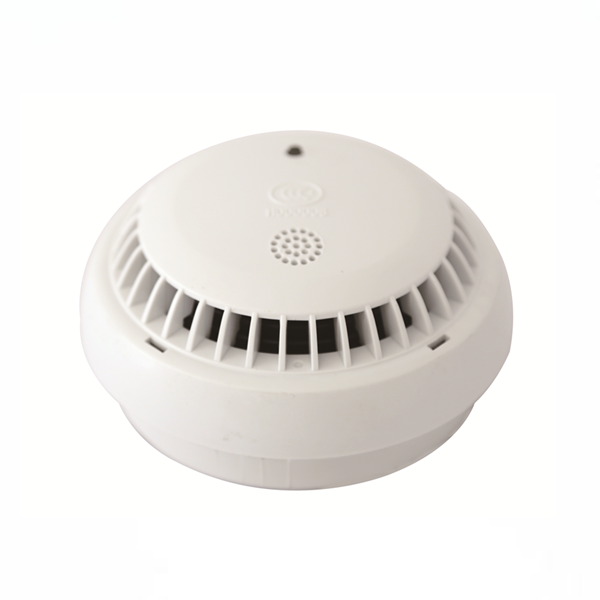

產品介紹

功能特點

采用散射光原理，電池供電，獨立式安裝。

具備全電子式自動檢測功能。

自帶蜂鳴器，報警聲大于80dB。

具備級聯功能，最多可完成40只獨立式光電感煙探測器的級聯實現共同報警。

低功耗運行，電池平均使用時間：3年。

電池欠壓提早報警功能。

技術參數列表







內容	技術參數
工作電壓	DC9V疊層電池
工作溫度	-10…+50℃
貯存溫度	-20…+50℃
確認燈	紅色（火警時點亮）
電池平均使用時間	3年
報警音量	＞80dB(A)/3m
外形尺寸	Φ100mm× 60mm（含底座）
重  量	110克（不含電池）
執行標準	GB20517-2006《獨立式感煙火災探測報警器》




結構特征、安裝與布線

首先將底座用螺釘緊固在頂棚，指示燈朝向易于觀察的方位（如：門口）。

將電池正負極端子插入電池扣中后放置到電池倉內。注：如果未安裝電池，探測器將無法正常嵌入底座中。

最后，將探測器嵌入底座，順時針方向擰緊即可。

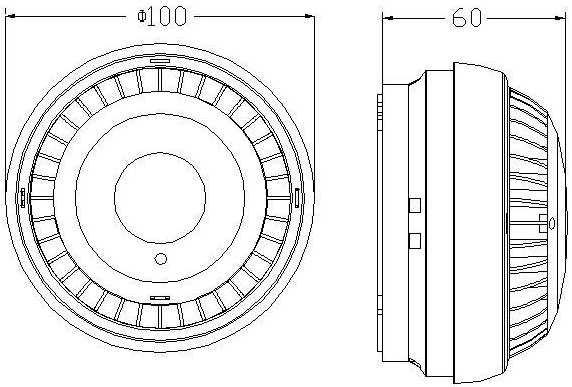

外形結構圖

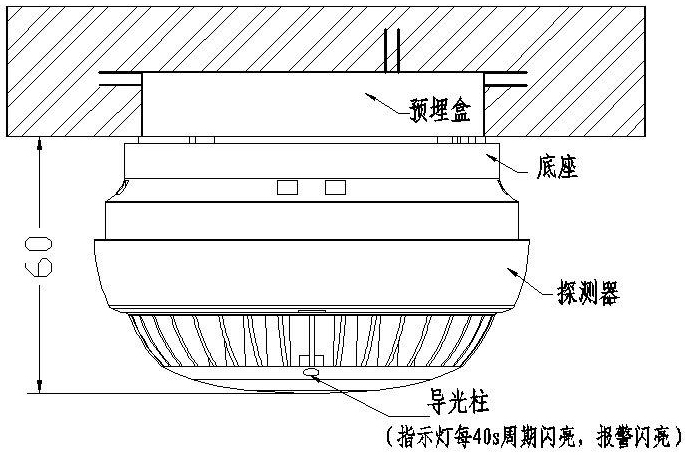

安裝示意圖






配接底座

本探測器成套配置專用底座。

底座示意圖






級聯接線示意圖






說明

本探測器可以級聯使用，采用ZR-RVS-2×1.5mm2雙絞線將各個探測器上的+、-端對應連接，注意正負極性不得接反，最多可完成40只探測器級聯，當其中任意一只報火警時同時聯動其它的探測器報警。

JTY-GF-JBF-VH75獨立式光電感煙火災探測報警器，可配接無線發射模塊實現火警信息的無線傳輸功能，需另配接JBF-139W無線中繼器。

安裝注意事項

調試時，由于火警聲音響度極高，為避免損傷聽力，測試時應保持50cm以上的距離。

探測器具有自動檢測電池電壓功能，當電池電壓降低到安全值以下時，會發出聲音提示（40s周期的短促“嗶波”聲），此時應及時更換電池（一般應該在7天內更換）。

定期進行報警試驗，建議至少每半年一次。

長期停放時的維護、保養。長期不使用時，應拆下電池，將探測器放置盒中。

無線信號的傳輸距離根據建筑物的不同結構及材質會受到一定程度的影響，因此具備無線發射功能的JTY-GF-JBF-VH75型探測器建議在安裝前進行實地可靠性測試。
