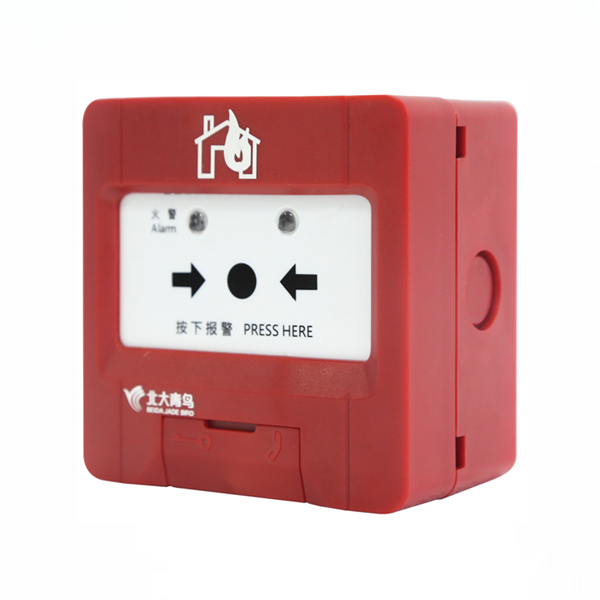

產品介紹

功能特點

內置微處理器，性能穩定。

采用SMT表面貼裝工藝，可靠性高，一致性好。

采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1000m。

電子編碼方式，可通過專用電子編碼器編址。

操作簡單，用手按下操作面板，即能實現向控制器報火警。

手動報警按鈕上的操作面板在按下后要將其復位必須使用與該按鈕配套的專用鑰匙。

手動報警按鈕采用插拔式結構易于客戶安裝、施工、維護。

技術參數列表







內容	技術參數
工作電壓	DC19-28V
工作溫度	-10…+55℃
貯存溫度	-30…+75℃
觸點容量	DC30V/0.1A
相對濕度	≤95%(40±2℃)
監視電流	≤0.3mA（24V）
報警電流	≤1mA（24V）
編碼方式	電子編碼器編碼
編碼范圍	1-200
確 認 燈	火警燈監視狀態瞬時閃亮，按下報警時紅色常亮（紅色）；
外形尺寸	90mm長 × 90mm寬 × 52mm高
線  制	二總線，無極性
執行標準	GB19880—2005《手動火災報警按鈕》




結構特征、安裝與布線

布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm（兼容50mm安裝孔距）。

手動火災報警按鈕采用RVS2×1.5mm2 雙絞線與控制器進行連接。

安裝之前用編碼器對其寫入相應地址碼(1-200)。

接線并檢查無誤后，將已編碼的按鈕主體插入底座，并用自攻釘(ST2.9*8)將主體與底座擰緊。

外形結構圖






安裝尺寸圖






接線示意圖






說明

端子1和2分別接回路二總線L1和L2，不分極性。

端子7、8正常時為常開觸點，手動火災報警按鈕按下時閉合，可用來控制現場聲光警報裝置，嚴禁使用此觸點控制大功率設備和強電設備。
