產品介紹

功能特點

根據《火災自動報警設計規范》GB50116-2013中相關要求，系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備總數不應超過32點。

短路隔離器可采用環形或樹狀分支兩種總線短路保護形式，建議采用環形總線保護形式，當總線中某一位置發生總線短路，其兩側的總線短路隔離器動作將該段線路隔離，但不影響本回路中其它總線設備正常工作。

短路隔離器后所帶設備線路恢復正常，隔離器可以實現自動恢復。

插拔式結構，易于施工、維護方便 。

技術參數列表







內容	技術參數
工作電壓	DC16-30V控制器提供，調制型
工作溫度	-10…+40℃
貯存溫度	-20…+50℃
相對濕度	≤95%(40±2℃)
動作電流	≥200mA（24V）
確認燈	紅色
外形尺寸	85mm長 × 85mm寬 × 41mm高




結構特征、安裝與布線

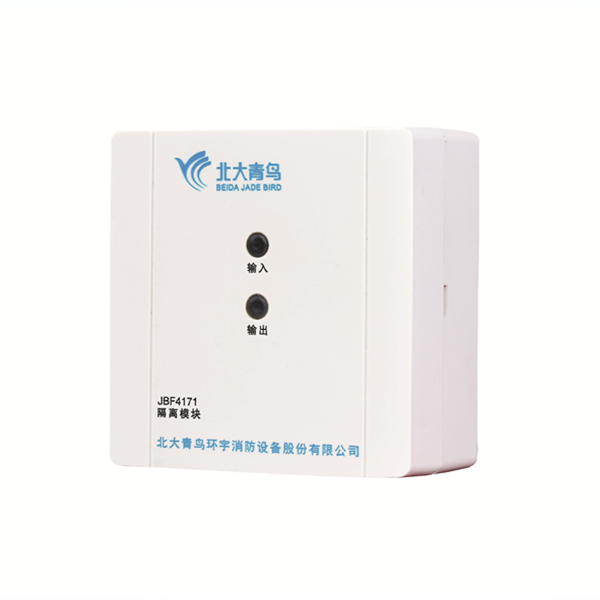

JBF4171隔離模塊采用明裝方式。

外形結構圖






安裝尺寸圖






底座接線端子示意圖






說明

模塊的信號輸入端為端子2（3）、4（5），信號輸出端為端子7（8）、9（10）。

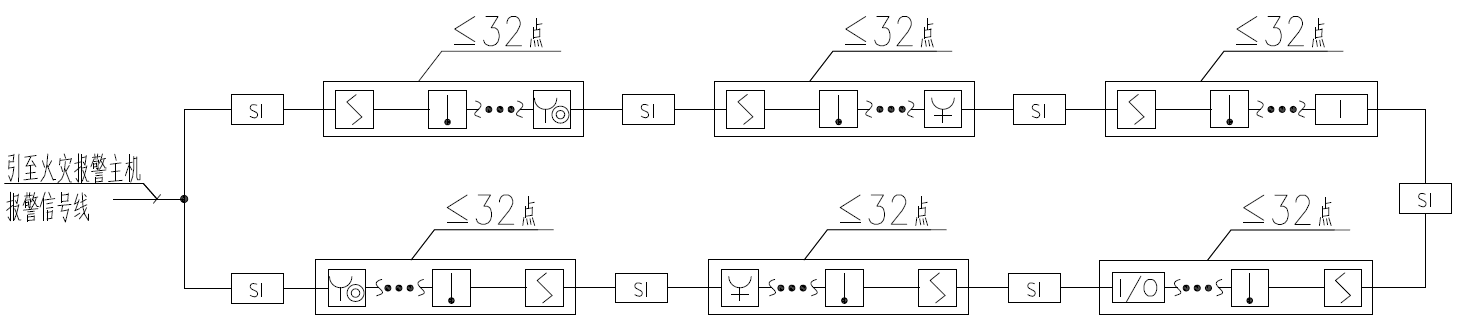

JBF4171總線短路隔離器環形總線保護應用示意圖：

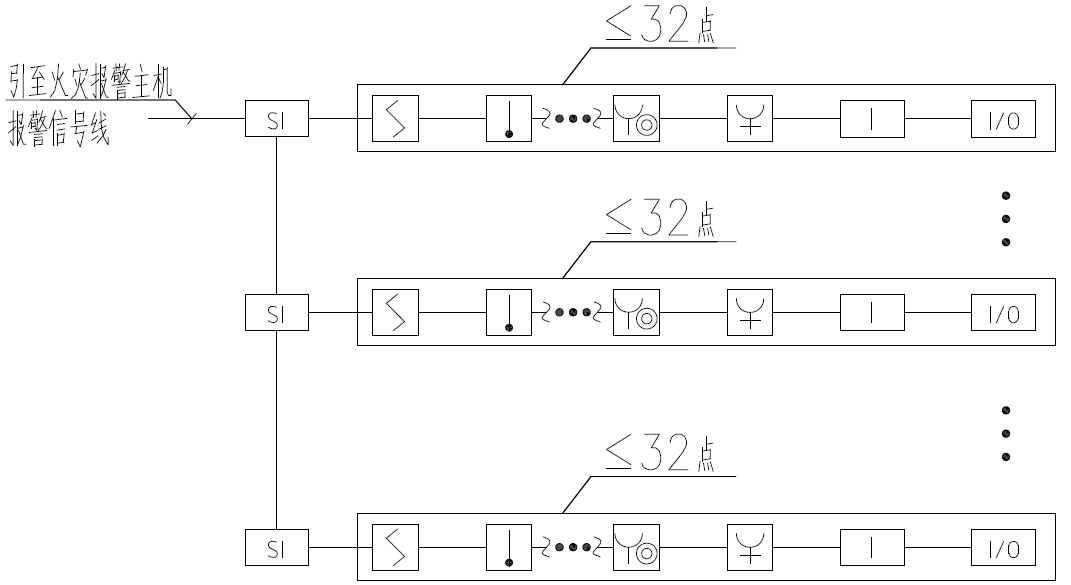

JBF4171總線短路隔離器樹狀分支總線保護應用示意圖：
