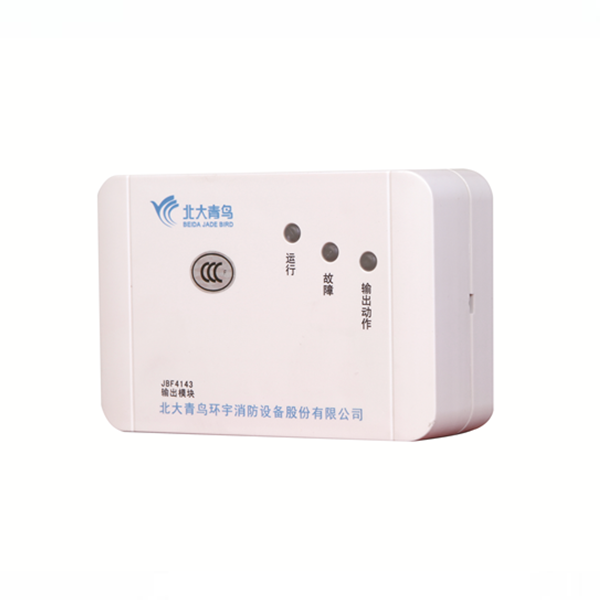

產品介紹

功能特點

內置微處理器。

電子編碼方式，可通過專用電子編碼器。

可同時輸出兩組動合（動斷）觸點，進行背景音樂與應急廣播之間的切換。

四總線通訊方式，其中信號線無極性，電源線有極性。功耗低，最遠傳輸距離1500m。

具備應急廣播揚聲器線路故障檢測功能。

插拔式結構，易于施工、維護方便。

技術參數列表







內容	技術參數
工作電壓	DC.24V聯動電源提供，區分正負極性。
回路總線	DC16-30V控制器提供，調制型，兩總線，無極性。
監視電流	≤0.3mA（24V）
動作電流	≤3mA（24V）
編碼方式	使用專用電子編碼器
編碼范圍	1-200
工作溫度	-10…+40℃
貯存溫度	-20…+50℃
相對濕度	≤95%(40±2℃)
輸出觸點負載	兩組DC.30V/2A
外形尺寸	120mm長 × 82mm 寬× 43mm高
確認燈	紅色，設備動作后確認燈點亮
執行標準	GB16806-2006《消防聯動控制系統》




結構特征、安裝與布線

JBF4143輸出模塊采用明裝方式。

在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為60mm。

兩總線采用ZR-RVS-2×1.5mm2雙絞線,電源線采用NH-BV-2×2.5mm2導線。

使用專用的電子編碼器來設定地址碼（1-200）。

JBF4143輸出模塊無信號應答輸入。

每只JBF4143輸出模塊后配接≤20只3W火警廣播音箱。

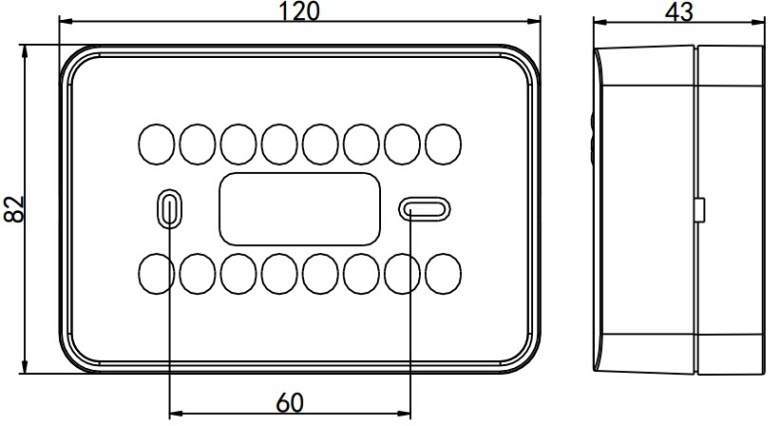

外形結構圖






安裝尺寸圖

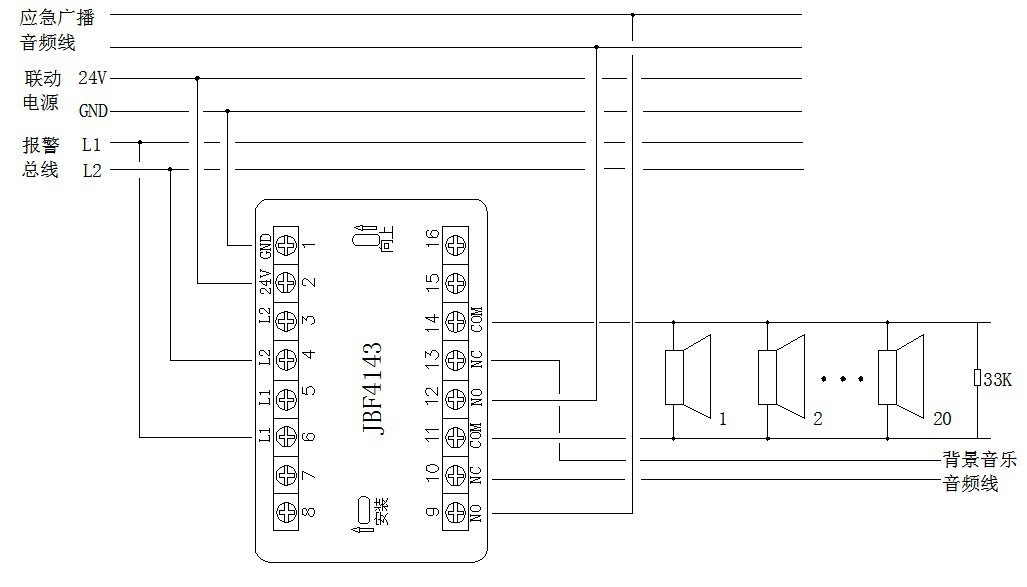

背景音樂與消防應急廣播切換接線示意圖






說明

端子（1）GND接24V電源-；端子（2）24V接24V電源+；區分正負極性。

端子（3、4）L2、端子（5、6）L1接報警控制器回路總線，無極性。

端子（9、12）NO為常開端，接應急廣播音頻線。

端子（10、13）NC為常閉端，接背景音樂音頻線。

端子（11、14）COM為公共端，接應急廣播揚聲器≤20只，末端需配接33KΩ終端電阻。

安裝注意事項

JBF4143輸出模塊具備揚聲器線路故障檢測功能，所連接的揚聲器不能有分支，且必須在末端配接33KΩ終端電阻。

當終端電阻直接連接于模塊底座上時，該模塊將不具備輸出線路故障檢測功能。
