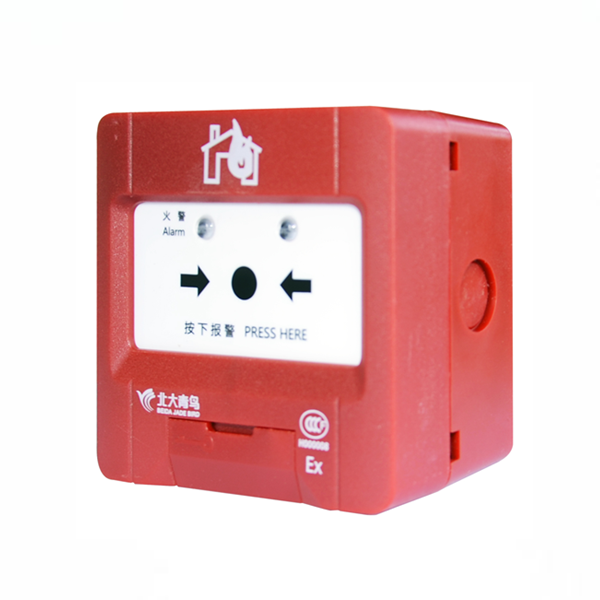

產品介紹

功能特點

內置微處理器，性能穩定。

采用SMT表面貼裝工藝，可靠性高，一致性好。

采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1000m。

防爆類型為本質安全型，需要配接安全柵使用。

電子編碼方式，可通過專用電子編碼器編址。

操作簡單，用手按下操作面板，即能實現向控制器報火警。

手動報警按鈕上的操作面板在按下后要將其復位必須使用與該按鈕配套的專用鑰匙。

手動報警按鈕采用插拔式結構易于客戶安裝、施工、維護。

技術參數列表







內容	技術參數
工作電壓	DC19－28V控制器提供，調制型（須通過安全柵）
工作溫度	-10…+55℃
貯存溫度	-30…+75℃
相對濕度	≤95%RH(40±2℃)
監視電流	≤0.3mA（24V）
報警電流	≤1mA（24V）
確認燈	火警燈監視狀態瞬時閃亮，按下報警時常亮（紅色）
外形尺寸	90mm長 × 90mm寬 × 52mm高
線  制	二總線，無極性
編碼方式	電子編碼器編碼
編碼范圍	1-200
防爆標志	Ex ib IIC T6 Gb
探測器本安 防爆參數	Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH
執行標準	GB19880-2005 《手動火災報警按鈕》 GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：設備 通用要求》 GB3836.4-2010《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”保護的設備 》標準




結構特征、安裝與布線

布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm（兼容50mm安裝孔距）。。

手動火災報警按鈕采用RVS2×1.5mm2 雙絞線與控制器進行連接。

安裝之前用編碼器對其寫入相應地址碼(1-200)。

回路總線L1、L2連接在端子1和端子2上，接線無極性。

接線并檢查無誤后，將已編碼的按鈕主體插入底座，并用自攻釘(ST2.9*8)將主體與底座擰緊。

安裝應按照GB 3836.15-2010《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。并由我公司專業人員負責安裝。

安全柵須取得防爆合格證，其安裝應按其說明書的要求進行。

外形結構圖






安裝尺寸圖

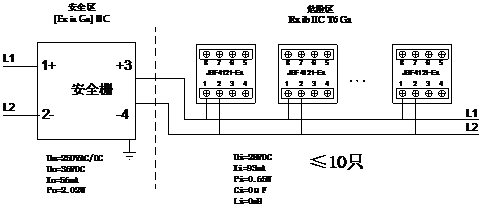

接線示意圖






說明

本安系統參數匹配須遵循如下原則： Uo ≤ Ui；Io ≤ Ii；Po ≤ Pi；Cc ≤ Co-Ci；Lc ≤ Lo-Li 其中：Cc、Lc：安全柵到探測器之間連接電纜（或導線）允許總的最大分布電容和電感；Uo：安全柵的最高輸出電壓；Io：安全柵的最大輸出電流；Po：安全柵的最大輸出功率；Lo：安全柵允許的最大外部電感；Co：安全柵允許的最大外部電容；Ui：探測器的最高輸入電壓；Ii：探測器的最大輸入電流；Pi：探測器的最大輸入功率；Li：探測器的最大內部電感；Ci：探測器的最大內部電容。符號詳細意義見GB3836.4-2010標準。

安裝注意事項

不允許隨意更換影響防爆性能的元器件或結構，以免影響防爆性能。

注意安全柵輸入端正負極性不得接反。

如每個回路中有多只安全柵時，安全柵必須在輸入端并接，禁止級聯使用。

警告牌：潛在靜電電荷危險，手動火災報警按鈕在正常使用、維護和清潔時避免由靜電電荷引起點燃危險，使用在爆炸性環境中時，不應觸碰和擦拭設備.如必須擦拭，觸碰，則應在通風良好，無氣體泄漏的場所進行,并用擰干的濕布擦拭外殼，嚴禁用干布擦拭外殼！
